Obojsmerný zosilňovač

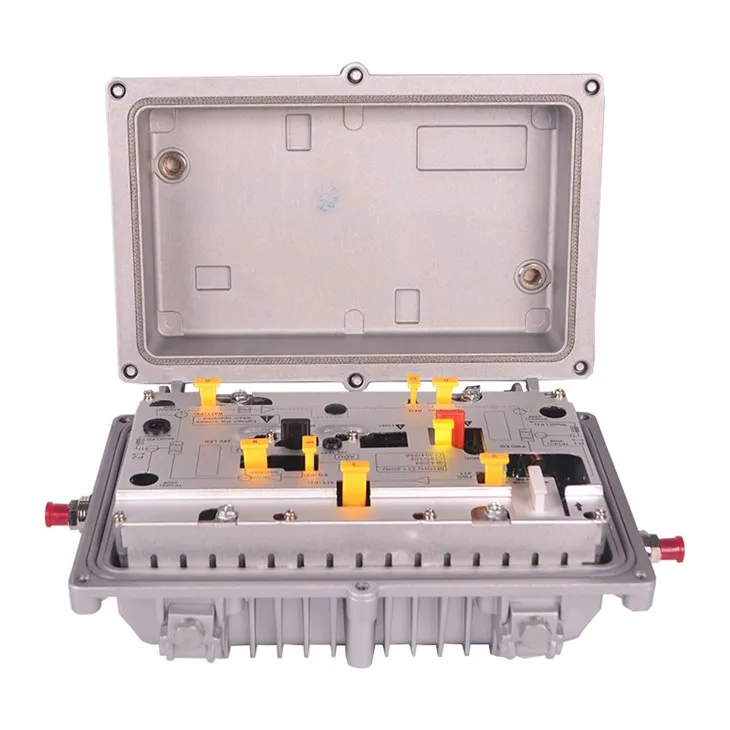

MLE-02-1G CATV obojsmerný zosilňovač

MLE-02 je druh obojsmerného zosilňovača s jedným vstupným portom a jedným výstupným portom, ktorý sa pohybuje vpred od 28 dB do 41 dB a maximálny zisk obrátenej cesty môže dosiahnuť 23 dB. Môže sa použiť ako zosilňovač kufra v tradičnej koaxiálnej sieti, tiež sa môže použiť ako zosilňovač na predĺžení vedenia v sieti HFC. Jeho konštrukcia typu nádrže je vhodná na údržbu.

MLE-02 prijíma dvojstupňový modul GAAS vpred vpred, ktorý sa dosahuje od 28 dB do 38/41dB, takže ho možno uplatňovať široko. Pracovné napätie ~ 60 V je napájané káblom a pracovné striedavé napätie je 35 V ~ 90 V, takže vstupný aj výstupný port môže napájať ďalší zosilňovač. MLE-02 je možné nastaviť ako jednosmerný režim a v budúcnosti inovovať na obojsmerný režim.

MLE-02 obsahuje hybridný a napájací zosilňovač RF. Vodoterné hliníkové odlievanie je vhodné na vonkajšiu prevádzku. Rôzne komponenty a možnosti môžu spĺňať mnoho rôznych požiadaviek.

Napájanie MLE-02 je SMPS (napájací zdroj režimu prepínača), ktorý je pripevnený v spodnej polovici nádrže. Vstupné napätie je ~ 35 ~ 90V a pracovná šírka pásma je 47 ~ 63 MHz. Výstupné napätie je +24 v. Výstupný prúd DC môže dosiahnuť 1,5A.

Vlastnosti CATVObojsmerný Zosilňovač

5-1002 MHz, obojsmerné

Výstupný sklon a zvrátený ekvalizér môžu byť ladené pevným atenuátorom, 1 dB odchod

Je možné určiť frekvenciu diplexora

Modul GAAS

Napájanie 35V-90V

Maximálna nadprúdová schopnosť 15a

MTBF>50000 hodín

Špecifikácie

Dopredná cesta

MLE-02 možno rozdeliť na cestu vpred a obrátenú cestu. Predný vstup obsahuje ekvalizér kábla (simulátor) a pevný tlmič. Rozsah ekvalizéra kábla (simulátor) je 3 ~ 21 dB/0 ~ 12dB, 1,5 dB/krok. Ekvalizér (simulátor) sa používa na kompenzáciu útlmu rôznej frekvencie v prenose a na opravu vstupnej úrovne vpred. Attenuátor sa používa na úpravu vstupnej úrovne vpred na vhodnú hodnotu.

Vpredu vpred prijíma dvojstupňový zosilňovač hybridu a poskytuje zisk 28 až 41 mmm. Šírka pásma je 54/87/105/258-1002MHz. V prvej fáze prijíma modul push-pull alebo GAAS s nízkym šumom, aby sa predbehol vstupný signál a modul GAAS s dvojitým výkonom v poslednej fáze, aby sa zabezpečilo minimálne nelineárne skreslenie pri výstupe na vysokej úrovni. Medzi dvojstupňovými modulmi zosilňovača existujú zoslabovače, korekčný obvod frekvencie a ekvalizéry. Inštalácia ekvalizérov je rovnaká ako pevné tlmiče a dá sa zmeniť podľa požiadavky. Obvod medzi dvojstupňovými modulmi je nastavenie výstupného zisku vpred a výstupný svah RF.

Predný ekvalizér obsahuje budovanie obvodu s pevným ekvalizérom 6DB a obvodu vymeniteľného ekvalizéra zloženého z pevného zoslabovača a periférneho obvodu, čím sa zabezpečuje zosilňovač určitý výstup vyrovnávania.

Existuje testovací port -20DB pre vstupný aj výstupný port. Prijíma smerový režim spojenia a pracuje bez externého zaťaženia 75Ω.

Reverzná cesta

Zvrátená šírka pásma MBC-02 sa začína od 5 MHz a na výber je k dispozícii rôzne konečné frekvencie (42/65/85/204 MHz). Vstupné tlmiče, filtre dolných priechodov, modul reverzného zosilňovača a ekvalizéry sú zapojené, čo je vhodné zmeniť sa. Na výstupnom porte sú pevné tlmiče a zisk zvráteného zosilnenia je upravený pomocou výstupného tlmiča Ratt (zisk). Ak reverzný signál nevyžaduje zosilnenie, používateľ si môže zvoliť priechodný režim.

Obvod zvráteného ekvalizéra sa skladá z pevného atenuátora a vonkajšieho obvodu, aby sa dosiahlo vyrovnanie 0-16dB. Overtovaný ekvalizér sa používa na kompenzáciu straty kábla medzi obrátenými výstupom, obrátený vstup nasledujúceho zosilňovača a duplexor. Na splnenie požiadavky na vyrovnávanie môže užívateľ zapojiť pevné tlmenie v pozícii REQ:

NOTE: Obvod zvráteného ekvalizéra prijíma návrh podstavca, klasifikujte špecifikáciu pomocou obrátenej koncovej frekvencie. Req podstavec s rôznou frekvenciou je možné zmeniť na zmenu SPhrebačasťzzosilňovač.

Na vstupnom aj výstupnom porte reverznej cesty je testovací bod -20DB. Testovací bod funguje v smerovom režime spojky bez externého zaťaženia 75Ω.
