Čo je konektor optického vlákna?
Konektory z optických vlákien sú zariadenie, ktoré vytvára odnímateľné spojenie medzi optickými vláknami a optickými vláknami. Základnou požiadavkou konektora optického vlákna je presne spojenie dvoch koncových tvárí optického vlákna, takže optická energia výstupnosť vysielacie vlákno môže byť spojená s prijímajúcim vláknom do maximálneho rozsahu a vplyv na systém v dôsledku jeho zásahu do optického spojenia je minimalizovaný. Optické konektory vlákien sú kľúčové komponenty v komunikačných systémoch optických vlákien, ktoré sa široko používajú v telekomunikáciách, dátových centrách, rozhlase a televízii a ďalších oblastiach.
Hlavná zložka konektora optického vlákna
1. Ferrule
Zvyčajne sa vyrába z keramiky alebo kovu a používa sa na držanie vlákna na mieste a na zabezpečenie zarovnania jadra vlákien.
Tvar koncovej tváre môže byť planárny (PC), oblúk (UPC) alebo skosený (APC).
2. Konektorové puzdro
Chráni feruly a vlákna, zvyčajne vyrobené z kovu alebo plastu.
Tvary a vzory krytu sa líšia v závislosti od typu konektora (napr. SC, FC, LC).
3. Machizmus pracky alebo závitu
Používa sa na zabezpečenie konektora a zabezpečenie stabilného pripojenia. Napríklad SC používa SNAPS, FC používa vlákna.
4. Spustiť
Chráni bod pripojenia medzi vláknom a konektorom, aby sa zabránilo ohýbaniu vlákna alebo poškodenia.
Typy konektora z optického vlákna

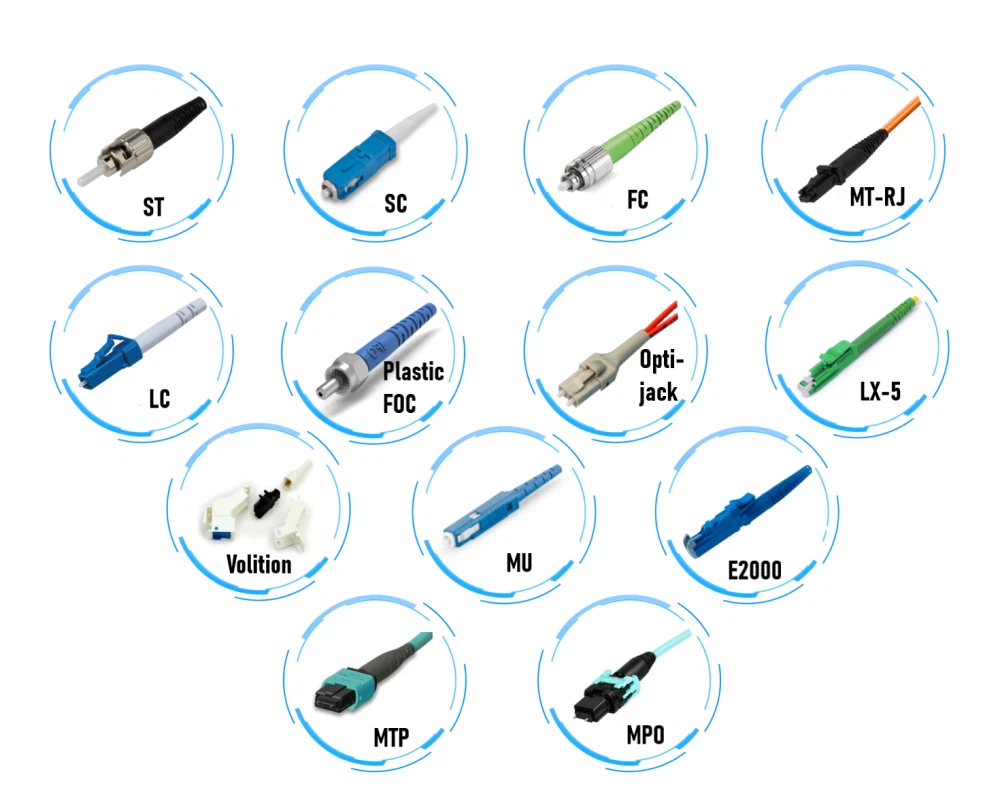

Bežné konektory optických vlákien sú: FC, SC, ST, LC, MPO, MTRJ, MU, SMA, E2000, DIN, D4 atď.
A hlavné typy konektorov bežne používaných v optickej komunikácii sú FC, SC, ST, LC a MPO.
| Typ konektora | Farba | Vzhľad | Rozhranie | Upevnenie | Funkcie | Aplikácia |
|---|---|---|---|---|---|---|
| SC (konektor predplatiteľa) | Modrá (PC/UPC) alebo zelená (APC) | Štvorcový | Štvorcový | Upevnenie | veľká veľkosť a ľahko sa zapoja a odpojí sa | Datacom, Telecom Networks, vláknina na dom (FTTH) |
| FC (konektor Ferrule) | Striebro alebo čierna | Hnitosť | Hnitosť | Rotácia vlákna | Vysoká stabilita a dobrý seizmický výkon | Optické vlákno s jedným režimom, testovacie vybavenie, vysokohorské nástroje |
| LC (Lucent konektor) | Modrá (PC/UPC) alebo zelená (APC) | Malý štvorcový | Štvorcový | Upevnenie | Kompaktné a vhodné pre kabeláž s vysokou hustotou | Dátové centrá, vysokorýchlostné sieťové vybavenie |
| St (Stab & Twist) | Striebro alebo čierna | Hnitosť | Hnitosť | Bajonet | Ľahko sa zapoja a odpojte sa, ale o niečo menej stabilné ako FC | Sieť miestnej oblasti (LAN), kabeláž z optických vlákien |
| MPO (Multi-Fiber Push-On) | Čierna alebo šedá | Obdĺžnik | Obdĺžnik | Zapojenie a odpojenie | Pripojenie s vysokou hustotou, doplnkový dizajn | Dátové centrum, vysokorýchlostné viackanálové prenos z optických vlákien |
| MTP (Push-On-Fiber Termination Push-On) | Čierna alebo šedá | Obdĺžnik | Obdĺžnik | Zapojenie a odpojenie | Vylepšená verzia MPO, s lepším výkonom a silnou odlúčením | Vysokorýchlostné dátové centrum, viackanálová sieť optických vlákien |
Keď vidíte FC/UPC, FC/APC, SC/UPC, LC/APC atď., Určite sa budete pýtať, čo znamenajú UPC a APC?
Aby sa umožnili koncové tváre týchto dvoch vlákien v lepšom kontakte, koncové plochy ferule konektorov z optických vlákien sú zvyčajne uzemnené do rôznych štruktúr. Rôzne metódy mletia určujú kvalitu prenosu optických vlákien, čo sa odráža hlavne pri strate a strate vloženia návratnosti. Strata vloženia sa vzťahuje na stratu signálov prostredníctvom konektorov alebo káblov. Všeobecne by mala byť typická strata vloženia konektorov PC, UPC a APC nižšia ako 0. 3db. V porovnaní s konektormi APC sú konektory UPC/PC vo všeobecnosti ľahšie dosiahnuť nízku stratu vloženia v dôsledku menšej vzduchovej medzery. Strata vloženia môže byť tiež spôsobená prachovými časticami medzi konektorovými koncami.
Existujú tri bežné typy brúsenia vlákien Endface: PC, UPC a APC. PC/APC/UPC predstavuje štruktúru prednej tváre keramickej ferule. Konektory APC sú zvyčajne zelené a konektory UPC/PC sú modré.
PC (fyzický kontakt)je mikrosférické mletie a leštenie, povrch ferulu je uzemnený na mierny sférický povrch a jadro vlákniny je umiestnené v najvyššom bode ohybu, čo môže účinne znížiť medzeru medzi zložkami vlákna a spôsobí, že koncové tváre koncov vlákien dosiahnu fyzický kontakt. Je to všeobecný konektor a je vhodný na všeobecnú komunikáciu s optickými vláknami.

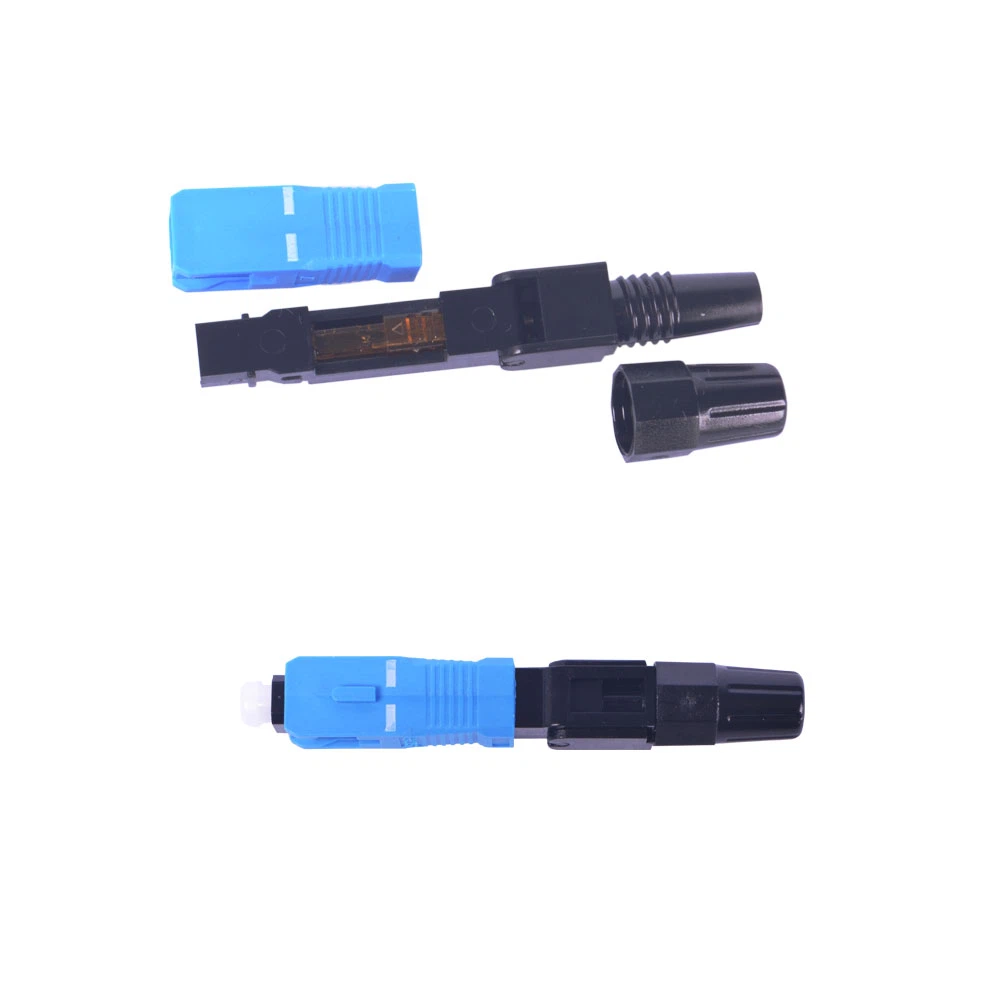

UPC (ultra fyzický kontakt), superfyzikálny koncový povrch. Koncová tvár konektora UPC nie je úplne plochá a má mierny oblúk pre presnejšie párenie. UPC je založená na počítači na optimalizáciu leštiaceho a povrchového povrchu koncového leštenia a koncová tvár vyzerá viac v tvare kupoly. Koncová tvár je zakrivená, strata odrazu je nižšia ako strata PC a výkon je medzi PC a APC. Používa sa hlavne vo vysokorýchlostných optických vláknoch a dátových centrách.
APC (šikmý fyzický kontakt)sa nazýva uhlový fyzický kontakt a koncová tvár optického vlákna je zvyčajne uzemnená na 8 -stupňové skosenie, ktoré má nižšiu stratu reflexie a lepší výkon. 8 -stupňový uhlový skosenie robí koncovú tvár vlákniny pevnejšie a odráža svetlo svojím uhlom skosenia k oplášteniu namiesto toho, aby sa vrátil priamo k zdroju svetla, čím poskytuje lepší výkon pripojenia. Používa sa hlavne pre vysokovýkonné optické vláknité siete, CATV a prenos na dlhé vzdialenosti.
