Mikrooptický prijímač

Tento optický prijímač má vysoký výkon, nižší optický výkon prijímača a nižšie náklady pre prevádzkovateľov CATV.

Zaslať požiadavku

Predstavenie výrobku

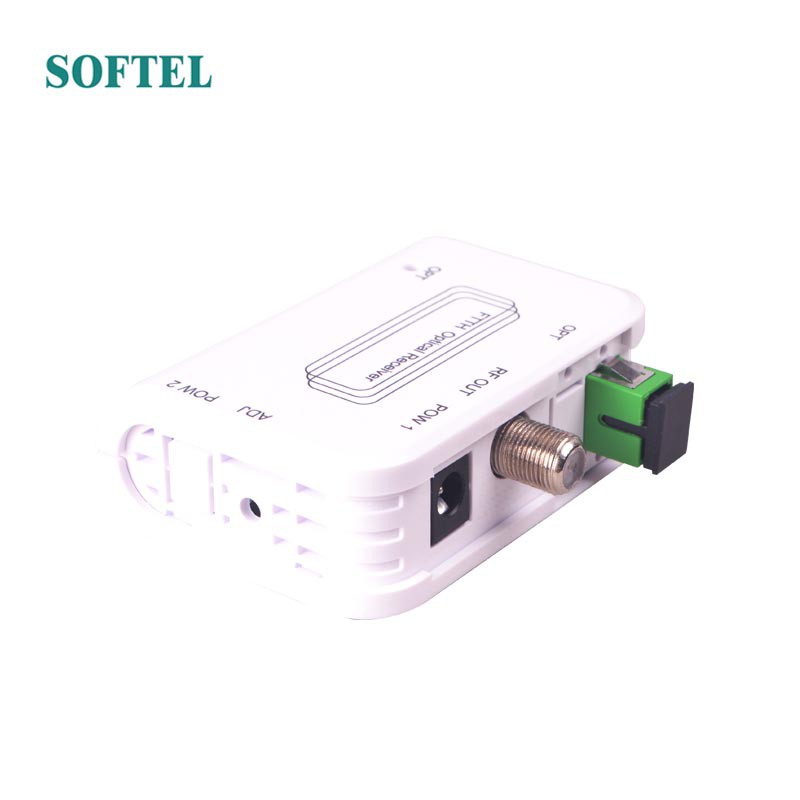

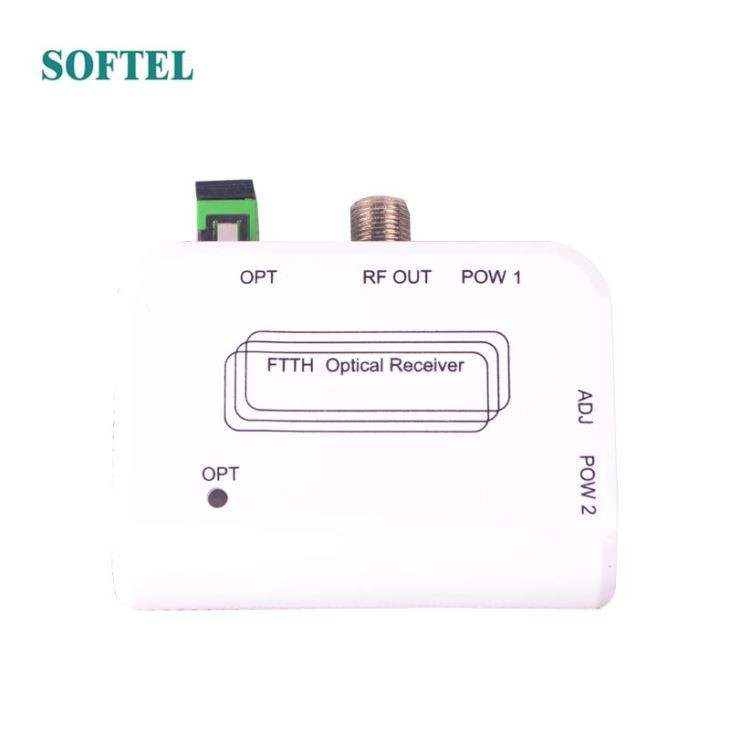

Mikrooptický prijímač

Micro Receiver

Mikrooptický prijímač SR201, SR201F - vysoký výkon, nižší optický výkon prijímača a nižšie náklady na zabezpečenie vysokej kvality a vynikajúceho sieťového riešenia FTTH.

Špecifikácie mikro optického prijímača

žiadny	popis	hodnota	jednotka	Podmienky / Poznámky
1	vlnová dĺžka	1100～1600	nm	SR201
		1550	nm	SR201F
2	Rozsah optického príkonu	-20～-1	dBm	Odporúčame -18 až -1
3	Strata návratnosti optického vstupu	≥45	dB
4	Bandwidth	47～1003	MHz
5	plochosť	±0.75	dB	47 ～ 1 000 MHz Hz ， pri 25 ℃
6	sklon	0~1.0	dB	47 ～ 1 000 MHz Hz ， pri 25 ℃
7	Stabilita teploty	±1.0	dB	V prevádzkovom rozsahu teplôt (-25 ~ ℃65 ℃)
8	Výstupná úroveň	78±2	dBuV	-15dBm vstupný optický výkon, na kanálovú moduláciu 4,0%, v teste bodu 860 MHz, pri 25 ℃
9	impedancia	75	ohm
10	Strata návratnosti （47 ～ 1 000 MHz）	≥14	dB	O 25 ℃
11	MER	≥34	dB	-15 ~ -4dBm vstupný optický výkon
12	Moc	GG lt; 0.8	W
13	Prevádzková teplota	-25～65	℃
14	Skladovacia teplota	-40～70	℃
15	Vlhkosť pri skladovaní	≤95	％	Nekondenzovaná
16	Typ optického konektora	SC / APC		FC / ST Voliteľné
17	Rozhranie napájania	DC5V / 0.5A		Externý adaptér
18	RF Výstupný Konektor	F konektor		2 z voliteľných
20	rozmer	74×64×27	mm
21	závažia	0.15	kilogram

Funkcia AGC

popis	parameter	jednotka	poznamenať,
AGC zariadiť	-10~+0	dBm		voliteľný
	-12~-2
	-15~-5
	-16~-6
indikátor
OPT	Tri farebné svetlo	N/A		Optický výkon&<-20dbm ，="" červený="" indikátor=""> Optický výkon-20 ~ 2dBm, zelený indikátor Optický výkon> 2dBm ， oranžový indikátor ；
