Uzol XGS-PON FTTH CATV Optical Passice
SRXG-100pasívny uzol WD FTTH CATV
1.0 Krátky úvodSRXG-100pasívny uzol WD FTTH CATV

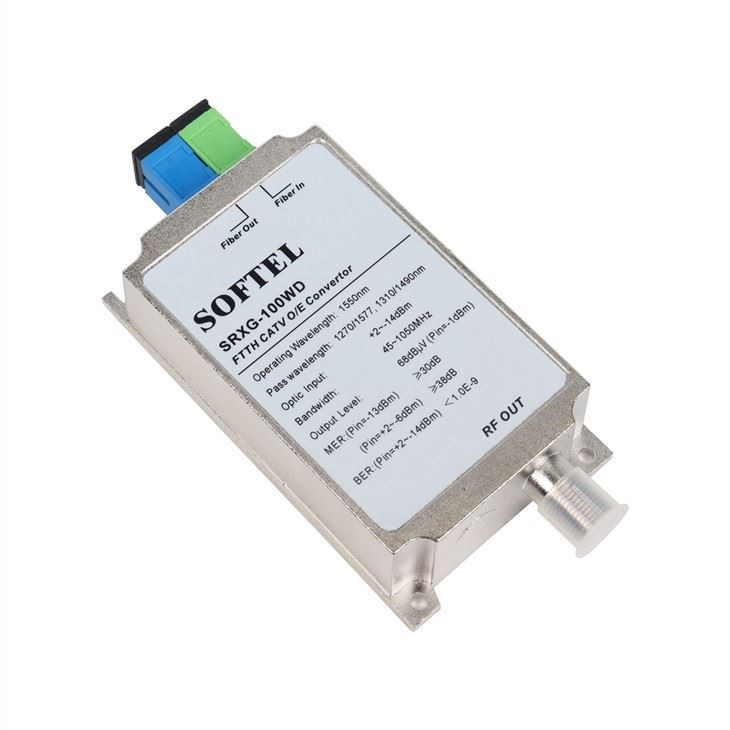

SRXG-100konvertor WD CATV je určený pre digitálnu televíziu, vlákno do domácnosti. Tento stroj využíva vysoko citlivú optickú prijímaciu trubicu, bez napájania, bez spotreby energie. Keď je vstupný optický výkon výstupná úroveň Pin=-1dBm, Vo{2}}dBuV, ekonomická, flexibilná integrácia aplikácií, aplikácia vlákna do domácej siete. Je vstavaný CWDM, vhodný pre jednovláknový trojvlnový systém, prevádzková vlnová dĺžka CATV 1550nm, priepustná vlnová dĺžka 1270/1577nm a 1310/1490nm, môže pohodlne pripojiť ONU EPON, GPON, XG -PON.
2.0 Funkcia produktuSRXG-100pasívny uzol WD FTTH CATV
1. Nie je potrebné žiadne napájanie
2. Pracovná šírka pásma 45~1050MHz
3.0 Testovacie údaje oSRXG-100pasívny uzol WD FTTH CATV
4.0 Technický indexSRXG-100pasívny uzol WD FTTH CATV
Položky | Optická funkcia | Jednotka | Index | Doplnok |
| Optická funkcia | CATV Pracovná vlnová dĺžka | (nm) | 1540~1560 | |
Prejdite vlnovou dĺžkou | (nm) | 1270/1577 | ||
Izolácia kanálov | (dB) | Väčšie alebo rovné 40 | 1550nm a 1490nm | |
Prijímanie energie | (dBm) | plus 1~-15 | ||
Optická návratová strata | (dB) | Väčšie alebo rovné 55 | ||
| Optický konektor | SC/APC | vstup | ||
Funkcia RF | Pracovná šírka pásma | (MHz) | 45 ~ 1050 MHz | |
Výstupná úroveň | (dBμV) | 61.9 - 64.4 | Digitálna televízia (pin=-1dBm) | |
Návratová strata | (dB) | Väčšie alebo rovné 14 | 47~862MHz | |
Výstupná impedancia | (Ω) | 75 | ||
| Číslo výstupného portu | 1 | |||
| RF viazanie | F-Žena | |||
Digitálna televízia | OMI | ( percentá ) | 4.3 | |
MER | (dB) | 34.7 - 35.5 | Pripnúť=-1dBM | |
| 28.7 - 31 | Pripnúť=-13dBm | |||
| BER | <> | Pin: plus 1~-15dBm | ||
Všeobecná vlastnosť | Pracovná teplota | ( stupeň ) | -20~ plus 55 | |
Skladovacia teplota | ( stupeň ) | -40~85 | ||
Pracovná relatívna teplota | ( percentá ) | 5~95 |
5.0 Séria produktovSRXG-100pasívny uzol WD FTTH CATV
| Model | Vstupná vlnová dĺžka | Prevádzka CATV | Dátový prechod | Výstupné vlákno | Vstupné vlákno |
| SRXG-100WD | 1270, 1577, 1310, 1490, 1550 nm | 1540 až 1560 nm | 1270/1577nm 1310/1490nm | SC/UPC ALEBO SC/APC | SC/APC |
6.{1}} Poznámka SRXG-100pasívny uzol WD FTTH CATV
1. Pri použití RF konektora a RF vstupného rozhrania musia byť dotiahnuté k STB. V opačnom prípade je uzemnenie zlé a spôsobí degradáciu vysokofrekvenčných segmentov digitálnych TV signálov MER.
2. Udržujte optický konektor čistý, zlé spojenie spôsobí príliš nízku výstupnú úroveň RF.
